CPC 100

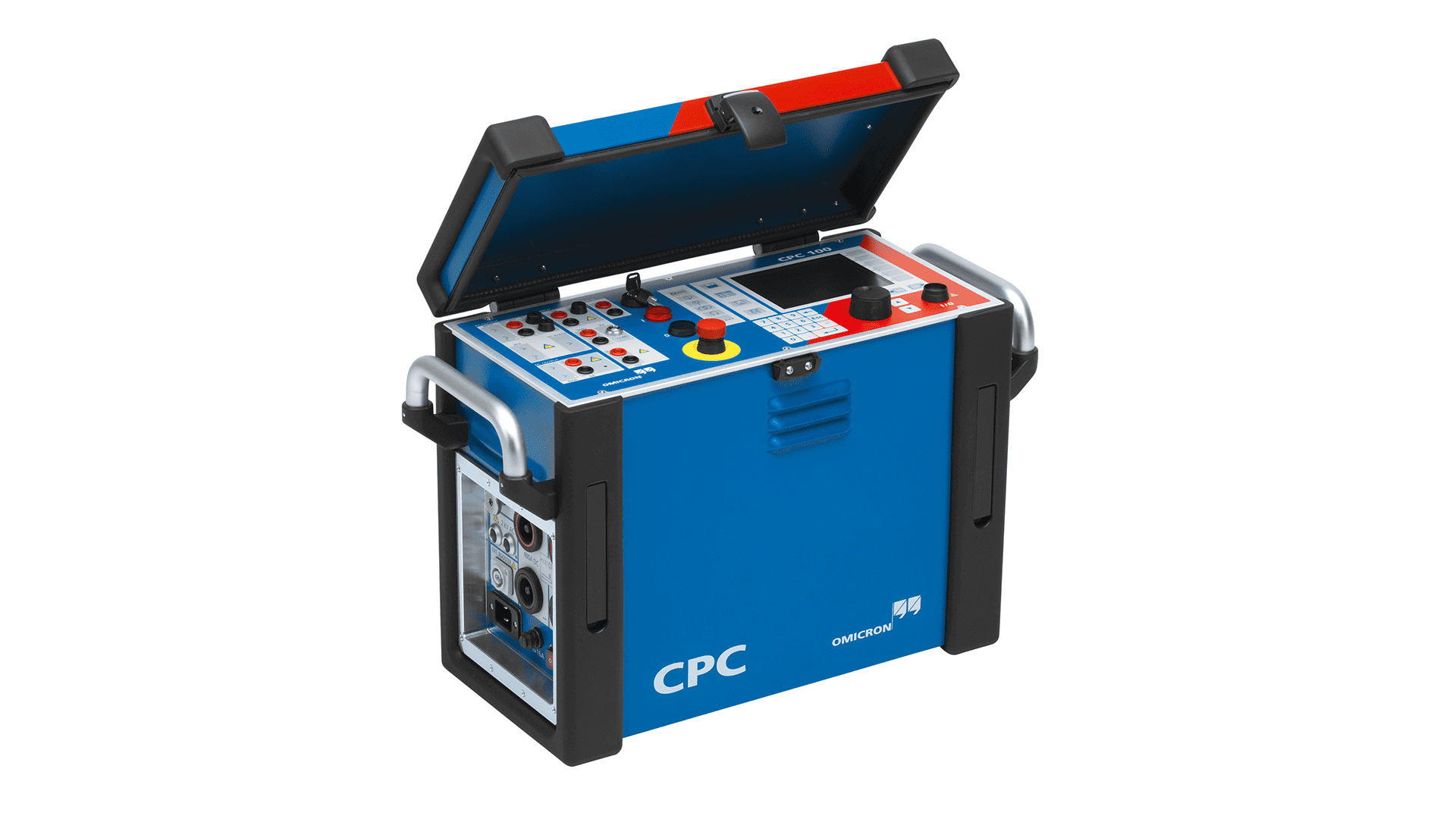

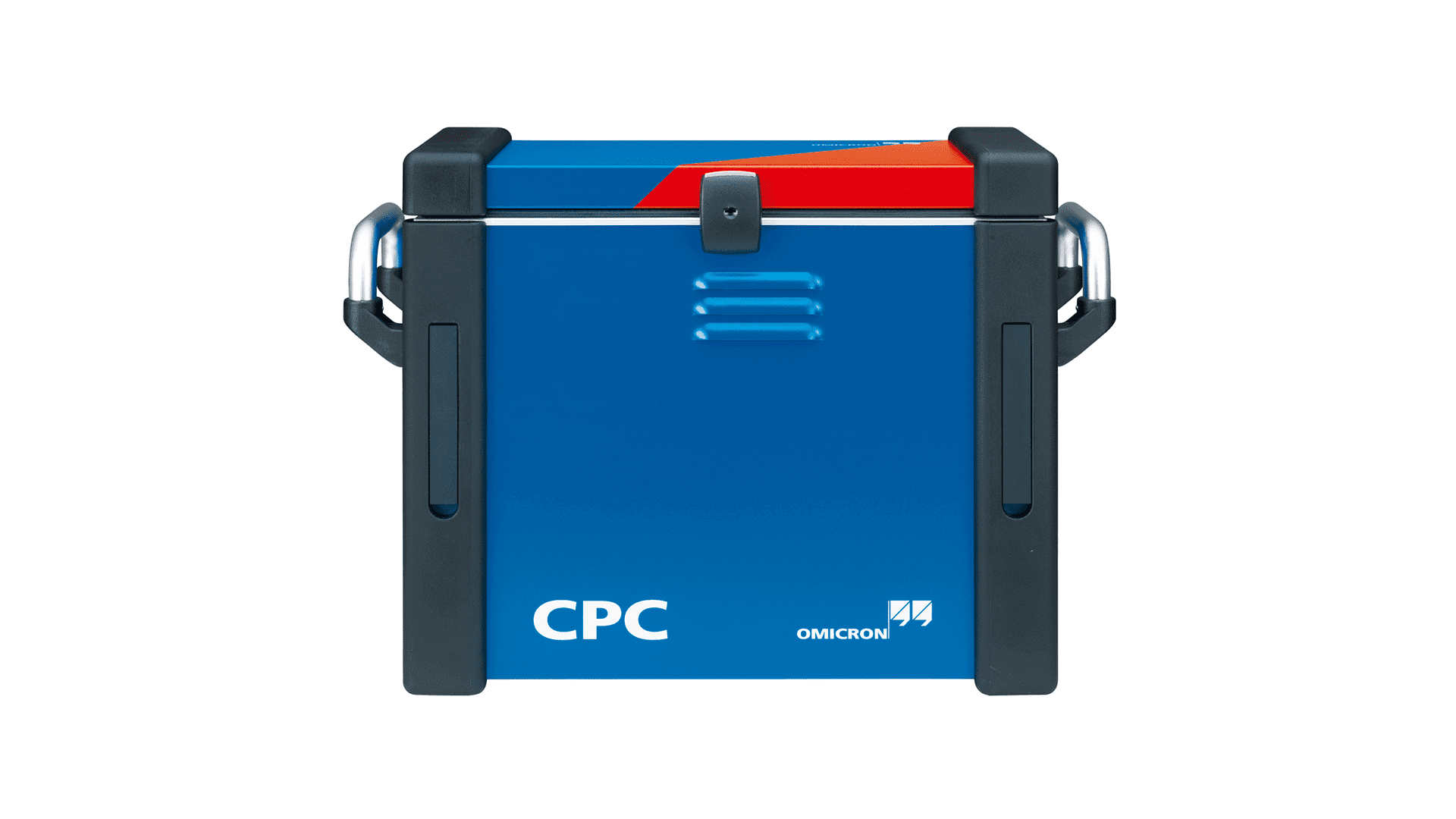

CPC 100 是一款一次側注入式通用測試系統，可對電力變壓器執行多種電氣測試。它具備高電流與高電壓輸出能力，並可與配件（如 CP SB1）結合簡化三相變壓器測試接線，有效減少接線時間與提高安全性。CPC 100 可模擬常見的變壓器測試流程，如繞組比率、繞組電阻、動態電阻、短路 / 漏抗測試、絕緣特性 (tan δ )、及鐵芯去磁等。

特色功能
支援三相變壓器測試，搭配 CP SB1 可自動切換相序／節省接線工時
可執行變比 (Turns Ratio, TTR)、極性 (Polarity) 測試、繞組電阻測量 (DC Resist.), 動態電阻測試 (DRM)
支援短路阻抗 / 漏抗測試 (Leakage Reactance / Short-Circuit Impedance)
可混合輸出高電壓與高電流，用於匝間絕緣或介質測試（與 CP TD12/ CP TD15 模組一起使用）
可進行頻率響應測試（Frequency Response / Stray Losses）以評估變壓器內部絕緣或漏感行為
支援去磁 (Demagnetization)，避免被測繞組磁飽和影響測試結果

技術規格（變壓器測試相關）
輸出能力
• 交流輸出：最高 800 A / 2 kV（5 kVA）
• 直流輸出：最高 400 A DC
測試項目支援
• 變比 (TTR)、極性、匝比測試
• 繞組電阻測量 (DC Winding Resistance)
• 短路阻抗 / 漏抗測試
• 動態電阻 (DRM) / OLTC 掃描測試
• 絕緣介質特性 (Power / Dissipation Factor, tan δ) 測試（需搭配CP TD12/ CP TD15模組）
• 頻率響應測試
• 自動去磁功能
