CP CU1

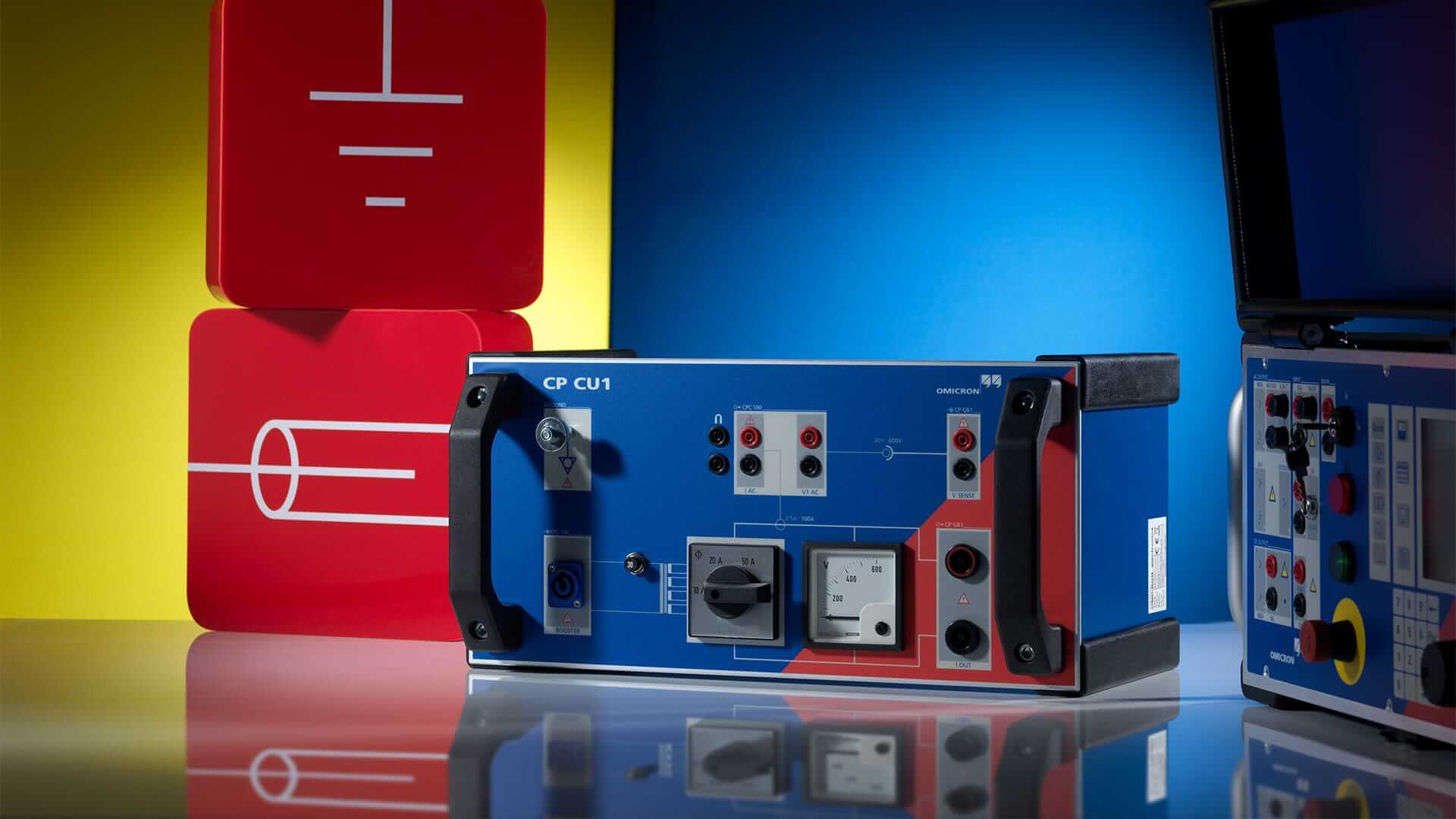

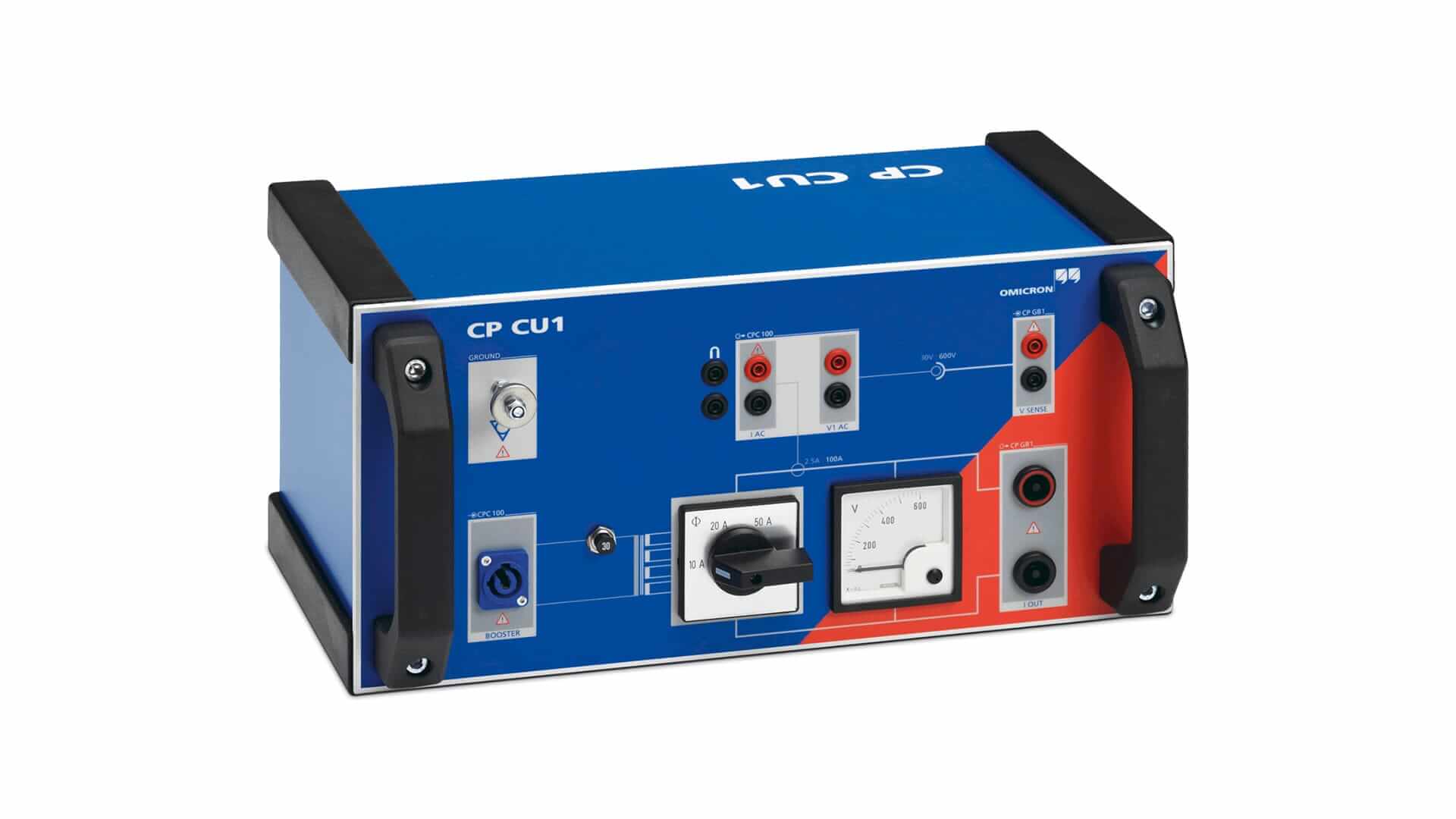

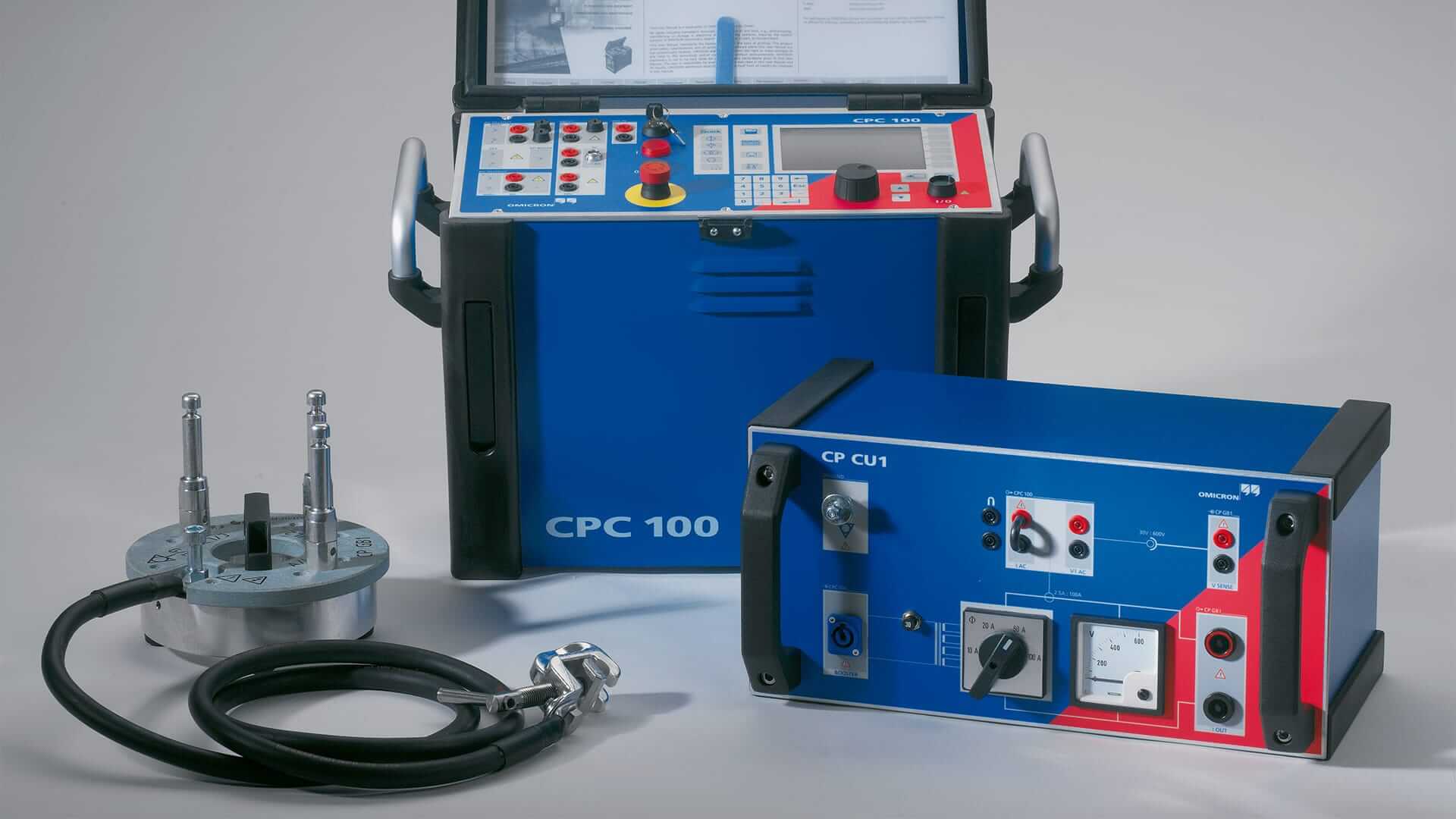

CP CU1 是 OMICRON 為 CPC 100 所設計的耦合單元（coupling unit），用於將測試儀器與高壓線路或電纜安全且精準地連接，以進行線路阻抗、地阻抗、跨步電壓、相互耦合阻抗等測試。搭配 CPC 100，CP CU1 可以測量 正序與零序阻抗 (Z1 / Z0)、k-factor、大規模變電站的地阻抗、互耦阻抗 (Mutual Coupling)、以及線路對訊號線纜的耦合影響。

CP CU1 支援使用 可變頻率輸出，可避開電網工頻干擾，以頻率選擇測量方式精確取得阻抗參數。為提高操作安全性，CU1 本體具備隔離變壓器，使操作者與被測線路保持電氣隔離，並且支援高電流放電保護（最大可偏流至地達 30 kA）由配套的 CP GB1 接地單元承擔。

特色功能
可測 線路阻抗 (Z1 / Z0)、k-factor
能測 互耦阻抗 (Mutual Coupling)
地阻抗與跨步電壓 (Step & Touch) 測試能力
較強的抗干擾能力：因採用頻率可變測試，避開主頻干擾以提升測量精度
提供電氣隔離與安全防護：配合 CP GB1 以承擔過電壓、放電保護等措施

技術規格
輸出 / 額定電流範圍
• 可支持 0 … 10 A RMS，對應電壓上限約 500 V RMS
• 0 … 20 A RMS，電壓上限約 250 V RMS
• 0 … 50 A RMS，電壓上限約 100 V RMS
• 0 … 100 A RMS，電壓上限約 50 V RMS
功能 / 安全特性
• 隔離設計：內建隔離變壓器，確保使用者安全
• 配合 CP GB1，可承受高達 30 kA 的放電電流以保護設備與人員安全
• 測試頻率範圍：15 Hz 至 400 Hz （與 CPC 100 的可變頻率輸出搭配）
• 精度與干擾抑制：利用數位濾波與頻率選擇測量技術抑制工頻干擾
