CMC850

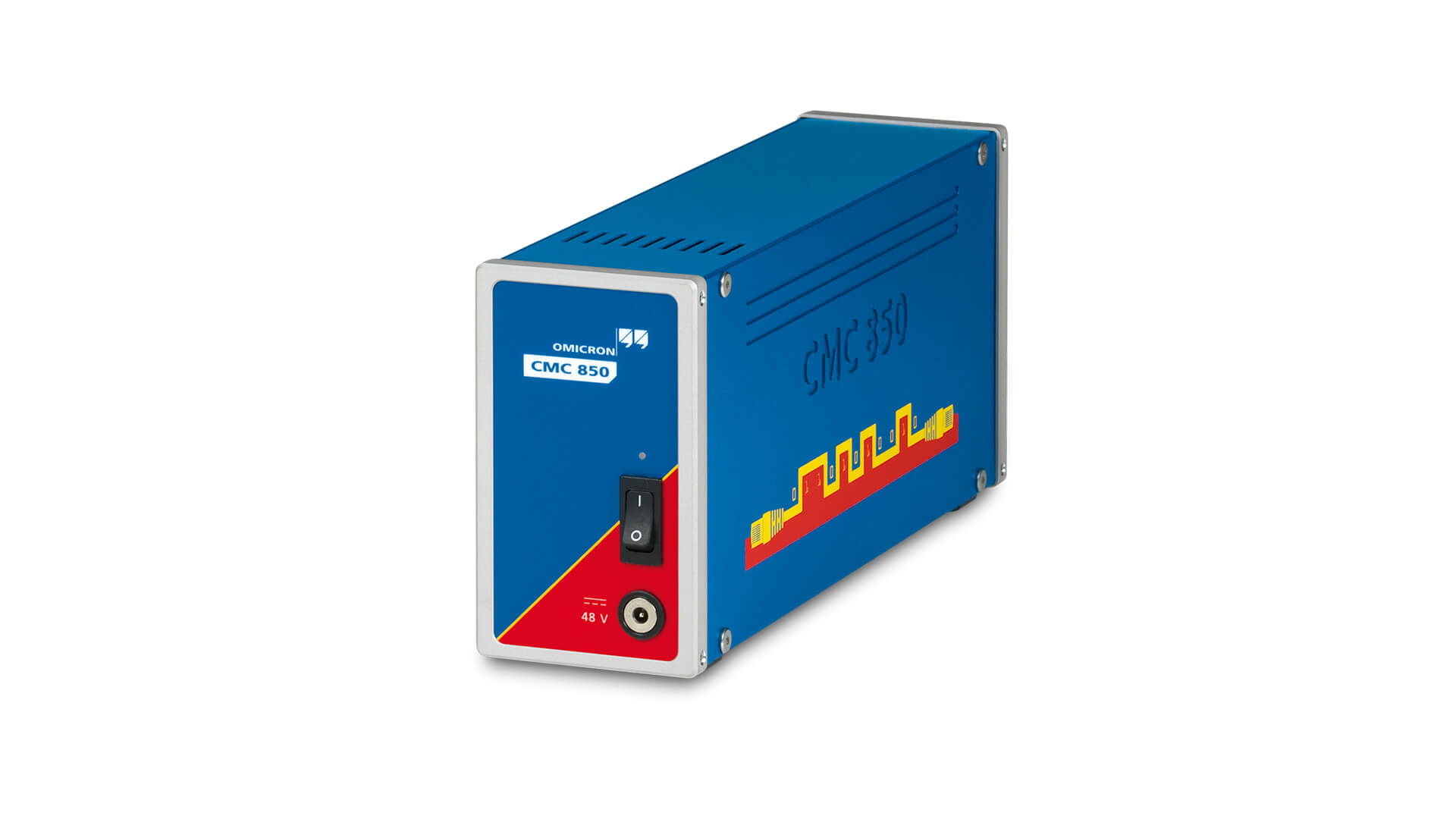

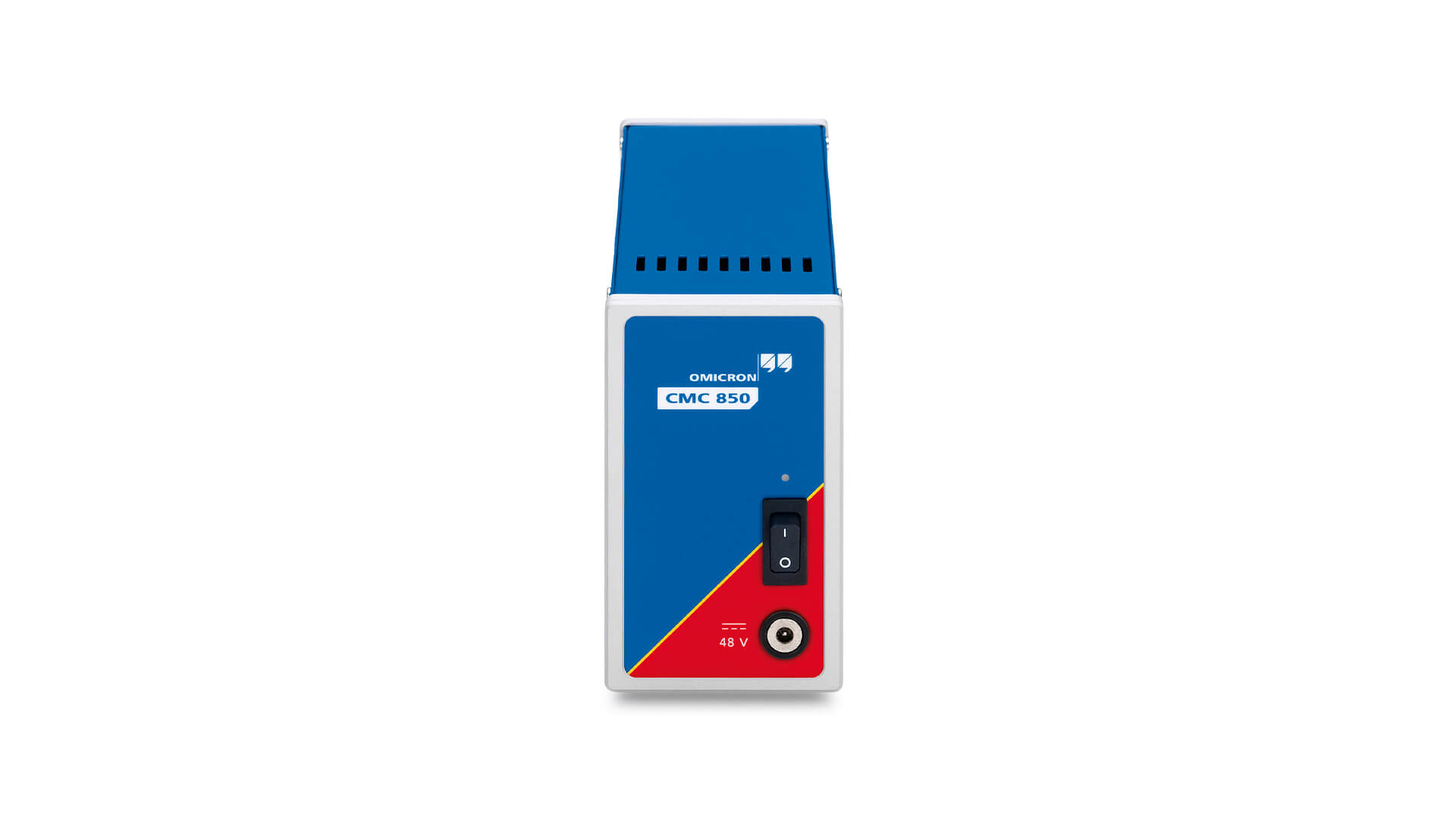

CMC 850 是 OMICRON 專為IEC 61850 數位變電站與保護裝置所設計的測試系統，主打直接支援 GOOSE 與 Sampled Values 通訊方式，而非傳統的大型輸出模組。它體積小、重量輕（約 1.7 kg），因為它省略了傳統的二次輸出與擴大器電路，專注在數位通訊介面的測試與仿真。

CMC 850 使用 OMICRON 的 Test Universe 軟體控制，也可透過瀏覽器進入其內建 Web 介面操作。 它能發佈與訂閱 GOOSE 與 Sampled Values，並且支援時間同步 (PTP / IRIG-B / PPS) 機制，以便與被測保護裝置在同頻同步環境中進行測試。

特色功能
專注於 IEC 61850 的 GOOSE / Sampled Values 測試，無需傳統二次 I/O 與放大器模組
提供12個低準位輸出 (low level analog outputs)可推動具有低輸入端的裝置
雙 PoE 乙太網口設計，可分隔控制網路與實際通訊網段 (traffic segregation)
可發佈最多 3 組 Sampled Values（在 RelaySimTest 模式下可至 4 組）
支援 GOOSE 360 虛擬輸入 / 輸出，最多 128 個 GOOSE
時間同步支援 PTP (IEEE 1588)、IEEE C37.238、IEC 61850-9-3，以及 IRIG-B / PPS / PPX（透過 CMIRIG-B 模組）
內建多種 Web 功能：可在瀏覽器中監控 Sampled Values、顯示為多儀表或示波器視圖，以及流量回放 (PCAP)
支援測試計畫與配置重用：可使用為其他 CMC 機型所撰寫的 GOOSE / SV 測試方案

技術規格
重量：1.7 kg
尺寸 (W × H × D)：85 × 145 × 325 mm
低位準輸出個數：12 個（可輸出 ±10 Vpk）

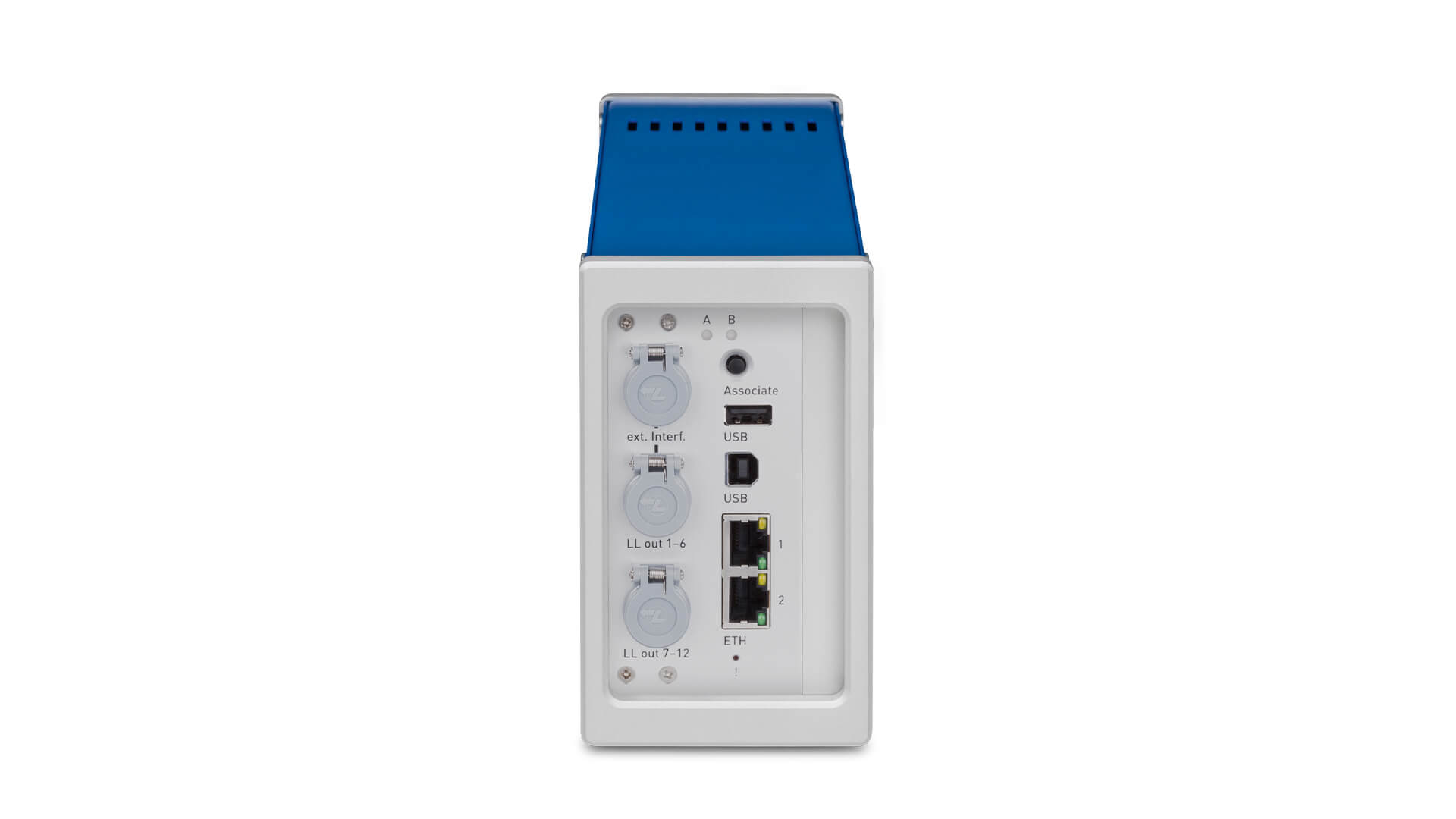

PC 連接介面：2 個 PoE 乙太網口、USB Type-B 與 USB Type-A (供 Wi-Fi adapter)
時間同步精度：向被測物傳遞訊號時，標準誤差 < 1 μs，保證 < 5 μs
PTP / 時間協定支持：IEEE 1588-2008 / IEEE C37.238 / IEC 61850-9-3
Sampled Values / GOOSE 支援：
• 發佈：Test Universe 模式下 3 條 SV；RelaySimTest 模式下最多 4 條
• 訂閱：最多 360 虛擬輸入
• GOOSE：最多 360 虛擬輸出 / 128 個 GOOSE
供電：輸入電壓 100 … 240 VAC，輸出 48 VDC
頻率範圍：為保證指定性能，常規參考頻率範圍為 10 … 100 Hz
